Pengimpal Titik untuk Tiang Utama Kimpalan dan Lug Terminal

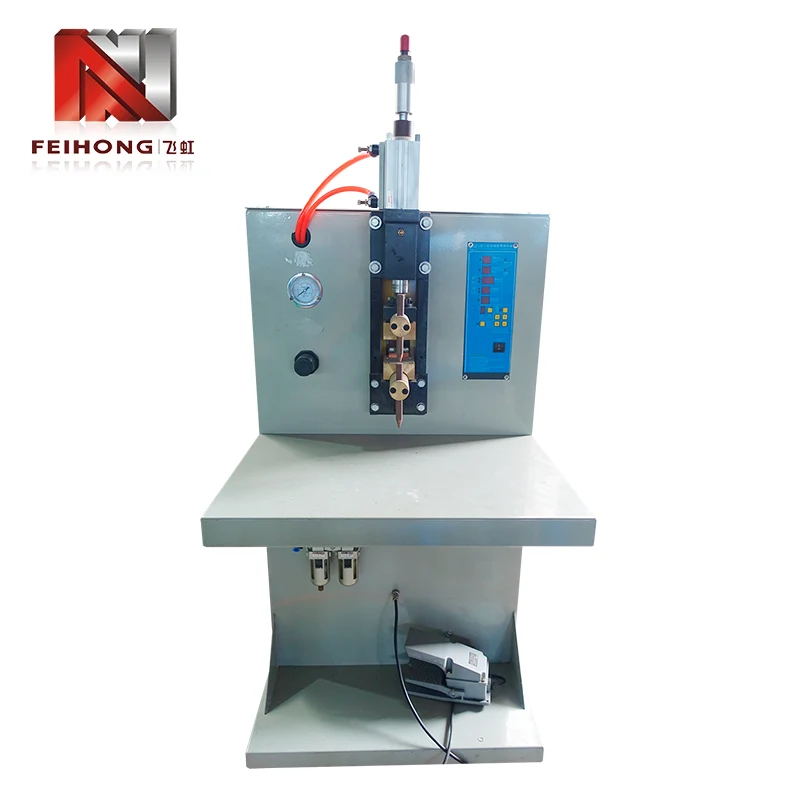

Pengimpal Titik Feihong® untuk Tiang Plumbum Kimpalan dan Lugs Terminal  direka khusus untuk pengeluar tiub pemanasan elektrik yang memerlukan konsistensi sambungan mutlak antara bar plumbum (atau tiang plumbum) dan lug terminal. Sebagai pembekal barisan pengeluaran tiub pemanasan yang lengkap, Feihong® menyepadukan pengimpal ini dengan stesen pengisian, pengedap dan ujian tiub. Mesin menerima bekalan 380V tiga fasa, 220V tiga fasa atau 220V fasa tunggal, dengan kuasa undian 2KVA dan voltan kapasitor boleh laras berterusan dari 0 hingga 435V. Sistem daya elektrod pneumatiknya, digabungkan dengan nyahcas kapasitor pantas, memberikan denyutan jangka pendek yang menghasilkan kimpalan keadaan pepejal dengan zon terjejas haba yang minimum – memelihara kekuatan mekanikal tiang utama sambil memastikan rintangan sentuhan elektrik di bawah 100 µΩ. Dengan daya pemprosesan terbukti sebanyak 30,000 sambungan setiap syif 8 jam, pengimpal ini memenuhi permintaan volum pengeluaran paip pemanasan berskala besar, manakala kebolehulangannya mengurangkan kerja semula dan kegagalan medan.

Peranan Kritikal Kimpalan Lead-Post dalam Prestasi Pemanas

Dalam tiub pemanasan, sambungan antara wayar rintangan dalaman dan lug terminal luaran adalah antara muka yang paling terdedah kepada kegagalan. Sambungan rintangan tinggi menjana haba tempatan, mempercepatkan pengoksidaan, dan akhirnya membuka litar. Pengimpal ini menangani mod kegagalan ini melalui tiga pilihan reka bentuk terfokus.

• 1. Ketepatan tenaga:tetapan voltan kapasitor (0‑435V) membenarkan penalaan halus untuk kombinasi bahan yang berbeza – contohnya, wayar nikel‑kromium ke lug kuprum memerlukan tenaga yang lebih rendah daripada tahan karat kepada kuprum.
• 2. Kestabilan daya elektrod:sistem pneumatik mengekalkan tekanan penjepit yang berterusan (±2%) tanpa mengira turun naik kedai‑udara, memastikan rintangan sentuhan yang konsisten sebelum dilepaskan.
• 3. Kawalan tempoh nadi:masa nyahcas tetap (≈8ms) dioptimumkan untuk bahagian keratan nipis, menghalang pencairan sambil mencapai gabungan penuh.

Ciri-ciri ini secara langsung diterjemahkan kepada kadar penolakan yang lebih rendah dan hayat perkhidmatan pemanas yang lebih lama, yang merupakan keutamaan utama bagi pengeluar tiub pemanasan.

Konfigurasi dan Penyelenggaraan Elektrod untuk Kimpalan Terminal

Pengimpal Titik untuk Tiang Plumbum Kimpalan dan Lug Terminal selalunya diperbuat daripada kuprum bersalut loyang atau timah, yang mempunyai sifat terma yang berbeza daripada tiang plumbum. Reka bentuk dan penyelenggaraan elektrod yang betul adalah penting untuk mencapai kimpalan yang konsisten tanpa melekat atau lekukan yang berlebihan. Amalan berikut disyorkan oleh jurutera aplikasi Feihong®.

• 1. Pemilihan bahan elektrod:untuk terminal berasaskan kuprum, kuprum diperkuat serakan (cth., Cu‑Al₂O₃) menawarkan keseimbangan kekonduksian dan rintangan terbaik terhadap ubah bentuk; untuk terminal keluli, tungsten-kuprum diutamakan.
• 2. Petua geometri:jejari kecil (R2‑R3) pada elektrod atas menumpukan arus untuk nugget seragam, manakala elektrod bawah hendaklah rata atau berkubah sedikit untuk menyokong tiang plumbum tanpa lentur.
• 3. Pembersihan dan pembalut:terkumpul oksida pada hujung meningkatkan rintangan sentuhan dan menyebabkan percikan. Pembalut ringan setiap 500‑800 kimpalan dengan kikir halus atau almari elektrod memulihkan bentuk dan menghilangkan bahan cemar.
• 4. Air penyejuk (pilihan):untuk kitaran tugas tinggi yang berterusan, pemegang elektrod yang disejukkan air tersedia untuk mengelakkan terlalu panas dan mengurangkan kehausan hujung.

Mengguna pakai garis panduan ini membantu mengekalkan kualiti kimpalan dalam jangka masa pengeluaran yang lama dan memanjangkan hayat elektrod, mengurangkan kos boleh guna dan masa henti.

Penalaan Parameter untuk Pasangan Bahan Berbeza

Fleksibiliti pengimpal ini datang daripada voltan kapasitor boleh laras dan tekanan pneumatik. Walau bagaimanapun, mencari kombinasi optimum untuk pasangan bahan tertentu memerlukan ujian sistematik. Jadual di bawah menyediakan titik permulaan berdasarkan bahan tiub pemanasan biasa.

Bahan Jawatan Utama	Bahan Terminal	Voltan Kapasitor (V)	Daya Elektrod (kN)
Aloi Ni‑Cr (ø2.5mm)	Loyang (t=0.8mm)	280‑320	1.8‑2.2
Keluli tahan karat (ø3.0mm)	Kuprum (t=1.0mm)	340‑380	2.0‑2.5
Keluli bersalut kuprum (ø2.0mm)	Tembaga bersalut timah	220‑260	1.5‑1.8
Inconel (ø2.8mm)	Keluli bersalut nikel	300‑350	2.2‑2.6

Nilai ini adalah cadangan awal; tetapan akhir hendaklah disahkan dengan memeriksa diameter nugget kimpalan (sasaran 1.2‑1.5× diameter wayar) dan kekuatan ujian tarik. Feihong® menyediakan pengoptimuman parameter di tapak sebagai sebahagian daripada perkhidmatan pentauliahan kami.

Keuntungan Produktiviti dan Contoh Kes Dunia Sebenar

Beralih daripada pengimpal titik AC konvensional kepada mesin nyahcas kapasitor ini selalunya menghasilkan peningkatan serta-merta dalam kedua-dua kelajuan dan kualiti. Loji tiub pemanas bersaiz sederhana di Guangdong menggantikan tiga unit lama dengan dua mesin FH‑149A dan mencapai keputusan berikut dalam tempoh enam bulan.

• 1. Peningkatan throughput:setiap mesin secara konsisten menghasilkan 30,000 kimpalan setiap syif, sepadan dengan keluaran sebelumnya 1.5 mesin, sekali gus membebaskan ruang lantai.
• 2. Pengurangan skrap:kadar penolakan untuk kimpalan tiang plumbum menurun daripada 1.8% kepada 0.2%, menjimatkan kira-kira 120,000 tiub siap setiap tahun.
• 3. Penjimatan tenaga:prinsip nyahcas kapasitor menggunakan kuasa 40% kurang bagi setiap kimpalan berbanding unit AC lama, mengurangkan bil elektrik lebih $2,000 setahun.
• 4. Penerimaan operator:kawalan voltan-dail dan tolok tekanan yang ringkas mengurangkan masa latihan daripada dua hari kepada empat jam.

Manfaat ketara ini menunjukkan bahawa pelaburan dalam pengimpal khusus membayar balik dengan cepat sambil meningkatkan kestabilan pengeluaran keseluruhan.

Pengujian Kilang dan Pensijilan Kualiti

Setiap mesin yang meninggalkan kilang Feihong® menjalani protokol ujian komprehensif yang menyerupai keadaan pengeluaran sebenar. Enam bengkel khusus kami (pemesinan, pemasangan elektrik, penggulungan pengubah, pembentukan kapasitor, pengecatan dan pemasangan akhir) membolehkan kami mengawal kualiti daripada bahan mentah kepada produk siap.

• 1. Ujian bank kapasitor:setiap kapasitor diukur untuk ESR dan kemuatan; bank yang dipasang tertakluk kepada 500 kitaran pelepasan caj pada voltan maksimum untuk mengesahkan kestabilan.
• 2. Ujian litar pneumatik:lejang dan tekanan silinder diperiksa untuk kelinearan dan kebolehulangan menggunakan tolok yang ditentukur.
• 3. Ujian prestasi kimpalan:satu set kupon ujian standard (wayar Ni‑Cr ke lug kuprum) dikimpal; diameter nugget dan kekuatan tegangan direkodkan dan mesti memenuhi spesifikasi dalaman.
• 4. Keselamatan elektrik:rintangan penebat, kekuatan dielektrik dan kesinambungan tanah diuji mengikut IEC 60204‑1.

Setiap Jurukimpal Titik untuk Tiang Utama Kimpalan dan Lug Terminal dilengkapi dengan sijil ujian dan waranti 12 bulan yang meliputi semua bahagian tidak haus. Kami juga mengekalkan inventori alat ganti tempatan untuk penggantian pantas.

Soalan Lazim tentang Terminal Welding

S: Bagaimanakah cara saya menghalang lug terminal daripada berubah warna selepas dikimpal?
A: Perubahan warna disebabkan oleh pengoksidaan daripada haba yang berlebihan. Kurangkan voltan kapasitor dalam langkah 10‑volt sehingga kimpalan masih kuat tetapi lug mengekalkan warna asalnya. Selain itu, pastikan daya elektrod mencukupi untuk mengekalkan sentuhan yang baik - daya rendah boleh menyebabkan arka dan terlalu panas.

S: Bolehkah pengimpal ini mengendalikan tiang plumbum dengan pateri atau salutan pra-pakai?
J: Ya, tetapi anda mungkin perlu melaraskan voltan lebih rendah sedikit (sebanyak 10‑15%) kerana salutan boleh menurunkan rintangan sentuhan. Adalah dinasihatkan untuk membersihkan salutan dari kawasan kimpalan jika boleh, atau menjalankan ujian untuk menentukan parameter optimum.

S: Berapa kerap saya perlu menggantikan bank kapasitor?
J: Dengan penggunaan biasa (30,000 kimpalan/anjakan, anjakan tunggal), kapasitor elektrolitik mempunyai hayat reka bentuk kira-kira 5-7 tahun atau 1 juta kitaran cas. Kami mengesyorkan pemeriksaan kapasiti tahunan; jika nilai turun lebih daripada 15%, penggantian disyorkan.

S: Apakah kuantiti pesanan minimum untuk mesin ini?
A: Tiada MOQ untuk model standard. Kami menjual unit tunggal serta pakej barisan pengeluaran. Sila hubungi pasukan jualan kami untuk masa penghantaran dan harga.
