Bagaimana Bender Paip Rata Mengubah Fabrikasi Tiub Industri?

1. Apakah Sebenarnya Bender Paip Rata dan Bagaimana Ia Berfungsi?

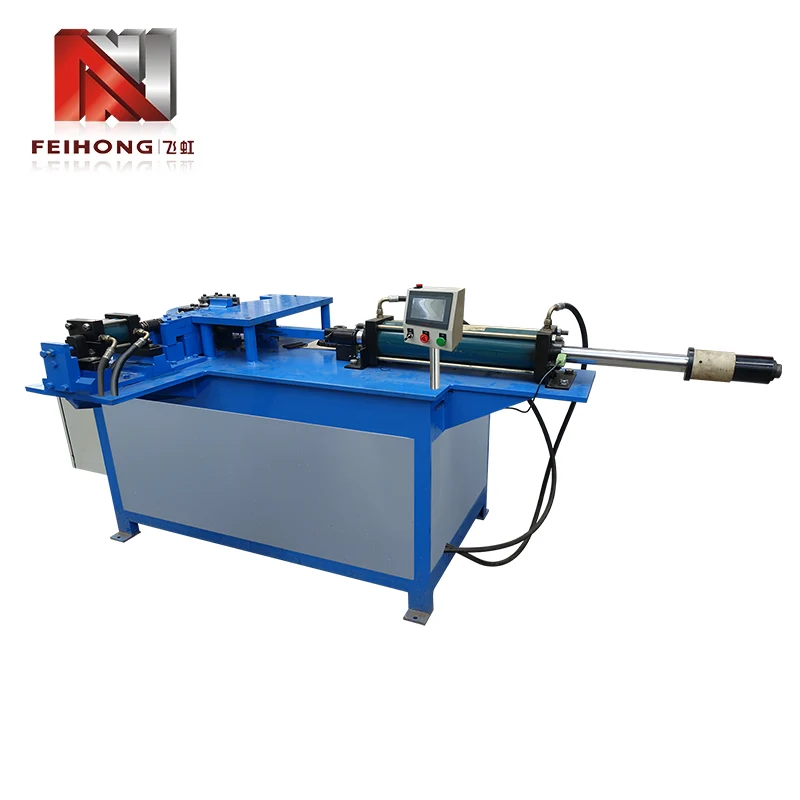

A Bender Paip Rataialah mesin khusus yang direka untuk membengkokkan tiub segi empat tepat, segi empat sama atau bujur di sepanjang satu satah tanpa meruntuhkan keratan rentas. Tidak seperti lentur paip bulat yang menggunakan mandrel dan die pengelap untuk mengekalkan profil bulat, lenturan paip rata memerlukan perkakas yang dipadankan dengan teliti yang menyokong muka tiub yang lebih luas sambil membenarkan tepi yang lebih sempit berubah bentuk dengan terkawal. Cabaran asasnya terletak pada menguruskan regangan dan mampatan berbeza yang berlaku merentasi lebar bahagian rata—dinding luar memanjang manakala dinding dalam memampat, dan tanpa sokongan yang betul, tiub akan melengkung atau berkedut.

Prinsip kerja berpusat pada tiga elemen utama: acuan lentur (atau bentuk), acuan pengapit, dan acuan tekanan. Tiub diikat di antara pengapit dan acuan lentur, kemudian diputar di sekitar jejari acuan lentur. Untuk profil rata, dadu lentur menggabungkan alur yang sepadan dengan dimensi luar tiub, memberikan sokongan sisi untuk mengelakkan muka yang lebih lebar daripada runtuh ke dalam. Beberapa mesin canggih juga menggunakan awiper dieyang meluncur di sepanjang jejari dalam tiub untuk menghilangkan kedutan, dan amandrel(walaupun kurang biasa untuk bahagian rata) boleh dimasukkan untuk menyokong rongga dalaman jika tiub berongga. Keseluruhan proses biasanya digerakkan secara hidraulik atau elektrik, dengan kawalan CNC membolehkan kebolehulangan sudut yang tepat dan jujukan lenturan berbilang langkah.

Salah satu ciri yang menentukan aBender Paip Rataialah keupayaannya untuk menghasilkan selekoh dengan herotan yang minimum sambil mengekalkan toleransi yang ketat. Ini dicapai melaluipampasan springback terkawal—mesin terlebih‑bengkok sedikit melepasi sudut sasaran, mengetahui bahawa bahan akan mengendur kembali dengan jumlah yang boleh diramalkan. Unit moden menyepadukan penderia yang mengukur sudut lenturan sebenar dalam masa nyata dan melaraskan kedudukan ram secara dinamik, memastikan setiap bahagian sepadan dengan model CAD dalam ±0.5 darjah. Gabungan pembinaan yang teguh dan kawalan pintar menjadikan peralatan ini amat diperlukan untuk fabrikasi berkualiti tinggi.

2. Industri manakah yang paling banyak bergantung pada lenturan paip rata?

Lenturan paip rata bukanlah proses khusus—ia tertanam dalam rantaian bekalan pelbagai industri berat. Sektor berikut bergantung kepadaBender Paip Rataperalatan untuk menghasilkan komponen struktur dan estetik yang tidak boleh dicapai dengan tiub bulat.

• Automotif & Pengangkutan:Bingkai casis, sangkar gulung, struktur tempat duduk dan komponen sistem ekzos selalunya menggunakan tiub segi empat tepat atau bujur. Lenturan rata membolehkan pereka bentuk memaksimumkan nisbah kekuatan-ke-berat sambil membungkus komponen dengan cekap dalam sampul kenderaan yang ketat.
• Pembinaan & Seni Bina:Pegangan tangan, tangga, mullion dinding tirai, dan fasad logam hiasan selalunya menampilkan bahagian segi empat tepat yang bengkok. Daya tarikan visual bengkok yang bersih dan bebas kedutan adalah yang paling utama dalam aplikasi seni bina.
• HVAC & Pengudaraan:Sistem pengendalian saluran dan udara menggunakan tiub bujur rata untuk mengekalkan aliran udara yang tinggi sambil dipasang ke dalam ruang siling cetek. Membengkokkan profil ini memerlukan kawalan yang tepat untuk mengelak daripada menyekat keratan rentas dalaman.
• Peralatan Pertanian:Struktur perlindungan roll-over traktor (ROPS), rangka pelaksanaan, dan pangsi pengairan semuanya menggunakan tiub segi empat tepat yang dibengkokkan untuk ketahanan dan pembuatan yang menjimatkan kos.
• Perabot & Bahagian Dalaman Pejabat:Bingkai meja moden, sistem rak dan tempat pameran mengeksploitasi garisan bersih tiub rata yang bengkok untuk mencapai estetika minimalis dengan integriti struktur yang tinggi.

Dalam setiap bidang ini, bengkok paip rata berfungsi sebagai pemboleh kebebasan reka bentuk, membolehkan jurutera menggantikan sambungan dikimpal dengan bahagian bengkok berterusan yang lebih kuat, ringan dan lebih menarik secara visual. Kepelbagaian peralatan bermakna walaupun bengkel berskala kecil boleh menghasilkan komponen gred profesional untuk pasaran yang menuntut ini.

3. Apakah Jenis-Jenis Utama Bender Paip Rata Yang Ada Hari Ini?

Mesin lentur paip rata dikategorikan mengikut kaedah penggerak, sistem kawalan, dan konfigurasi perkakas. Memilih jenis yang betul bergantung pada volum pengeluaran, jenis bahan dan kerumitan lenturan. Di bawah ialah gambaran keseluruhan perbandingan varian yang paling biasa.

Pembengkok manualdigemari oleh jabatan penyelenggaraan dan institusi pendidikan kerana kosnya yang rendah dan kesederhanaan.Mesin hidraulikmenawarkan keseimbangan kuasa dan kemampuan yang baik, menjadikannya kuda kerja banyak kedai fabrikasi.Bender cabutan putar CNCmewakili tercanggih, dengan keupayaan untuk menyimpan ratusan program dan secara automatik mengimbangi variasi bahan.Bender mampatan, walaupun kurang tepat, adalah sangat pantas dan menjimatkan untuk menghasilkan bengkokan mudah dalam tiub berdinding nipis.

Di luar empat kategori ini, terdapat juga mesin hibrid yang menggabungkan kuasa hidraulik dengan kawalan CNC, menawarkan yang terbaik dari kedua-dua dunia. Apabila memilih jenis, adalah penting untuk mempertimbangkan bukan sahaja beban kerja semasa tetapi juga potensi pengembangan masa depan kepada geometri yang lebih kompleks.

4. Bagaimanakah Pemilihan Bahan Mempengaruhi Proses Lenturan?

Bahan tiub boleh dikatakan faktor paling kritikal yang mempengaruhi kualiti lenturan. Aloi yang berbeza mempamerkan pelbagai darjah kemuluran, springback, dan pengerasan kerja, yang kesemuanya mesti diambil kira dalam persediaan lenturan. Di bawah ialah pecahan bahan biasa dan ciri lenturnya.

Keluli Lembut

Bahan yang paling memaafkan; menawarkan kemuluran yang baik dan springback yang boleh diramal. Sesuai untuk kebanyakan operasi lenturan tujuan umum tanpa langkah berjaga-jaga khas.

Keluli Aloi Rendah Kekuatan Tinggi (HSLA).

Memerlukan daya lentur yang lebih tinggi dan mempamerkan springback yang lebih besar. Pampasan CNC amat disyorkan untuk mengekalkan ketepatan sudut.

Keluli Tahan Karat (Austenit)

Kerja-mengeras dengan cepat, yang boleh menyebabkan keretakan jika jejari selekoh terlalu ketat. Gunakan kelajuan ram yang lebih perlahan, pelinciran yang mencukupi, dan perkakas yang digilap untuk mengurangkan geseran.

Aloi Aluminium (5xxx, 6xxx)

Ringan dan tahan kakisan, tetapi mudah berkedut dan retak. Jejari lentur yang lebih besar (3‑5× lebar tiub) dan tetapan kelegaan yang teliti adalah penting.

Tembaga & Loyang

Sangat mulur dan mudah dibengkokkan, tetapi permukaan lembut mudah rosak. Die yang telah siap dengan baik dan pelepasan yang betul menghalang pedih dan kecacatan permukaan.

Sebagai tambahan kepada aloi, ketebalan dinding memainkan peranan penting. Dinding yang lebih tebal memberikan rintangan yang lebih besar untuk runtuh tetapi menuntut tonase yang lebih tinggi. Tiub dinding nipis terdedah kepada lengkok pada jejari dalam dan mungkin memerlukan mandrel dalaman atau pengelap pengelap khusus. Peraturan umum ialah ketebalan dinding hendaklah sekurang-kurangnya 5% daripada lebar tiub untuk mencapai lenturan yang boleh dipercayai tanpa sokongan dalaman.

5. Apakah Spesifikasi Utama yang Perlu Anda Nilai Apabila Memilih Bender Paip Rata?

Memilih mesin yang betul melibatkan lebih daripada sekadar memadankan saiz tiub maksimum. Penilaian komprehensif harus meliputi parameter berikut, setiap satu secara langsung memberi kesan kepada prestasi dan jangka hayat.

1. Kapasiti Lenturan Maksimum:Ini termasuk lebar tiub, ketinggian dan ketebalan dinding yang boleh dikendalikan oleh mesin. Sentiasa pilih mesin dengan kapasiti sekurang-kurangnya 20% lebih tinggi daripada bahagian terbesar anda yang dijangkakan untuk mengambil kira variasi bahan dan permintaan yang tidak dijangka.
2. Jejari Selekoh Minimum:Dinyatakan sebagai gandaan lebar tiub (cth., 2×W). Jejari yang lebih ketat memerlukan perkakas yang lebih canggih dan ketegaran mesin yang lebih tinggi. Untuk kebanyakan aplikasi, jejari 3×W ialah titik permulaan yang selamat.
3. Julat Sudut Lentur:Kebanyakan mesin boleh membengkok dari 0° hingga 180°, tetapi sesetengah unit khusus menawarkan sehingga 220° untuk aplikasi terlalu lentur. Pastikan mesin boleh mencapai sudut yang anda perlukan tanpa gangguan perkakas.
4. Kelajuan Kitaran:Diukur dalam saat setiap selekoh, ini menjejaskan daya pengeluaran. Mesin hidraulik biasanya berkitar dalam 5‑15 saat, manakala unit servo‑elektrik boleh mencapai 2‑5 saat untuk bahagian kecil.
5. Sistem Kawalan:PLC asas lwn. CNC penuh dengan pengaturcaraan skrin sentuh. CNC menawarkan fleksibiliti yang lebih besar tetapi dilengkapi dengan kos permulaan yang lebih tinggi dan keluk pembelajaran yang lebih curam.
6. Keserasian Alatan:Semak sama ada mesin menggunakan perkakas standard industri atau reka bentuk proprietari. Alatan standard mengurangkan masa pendahuluan dan kos untuk penggantian die.
7. Keperluan Kuasa:Mesin hidraulik memerlukan unit kuasa khusus (selalunya 15‑75 kW), manakala mesin elektrik berjalan pada bekalan 3 fasa standard. Pertimbangkan infrastruktur elektrik kemudahan anda.

Mesin yang dipilih dengan baik bukan sahaja akan memenuhi keperluan pengeluaran semasa tetapi juga menampung pertumbuhan masa depan dalam sebahagian kerumitan dan kepelbagaian bahan. Adalah bijak untuk melibatkan kedua-dua jurutera pengeluaran dan kakitangan penyelenggaraan dalam proses pemilihan untuk memastikan peralatan yang dipilih sejajar dengan realiti operasi.

6. Apakah Kecacatan Lenturan Paip Rata yang Paling Biasa dan Bagaimana Ia Boleh Dicegah?

Walaupun dengan pembengkok paip rata berkualiti tinggi, kecacatan boleh timbul daripada persediaan yang tidak betul, perkakas haus atau ketidakkonsistenan bahan. Memahami mod kegagalan ini adalah langkah pertama ke arah pencegahan. Di bawah ialah isu yang paling kerap dihadapi dan penyelesaiannya.

• Kedutan pada Jejari Dalaman:Berlaku apabila dinding dalam memampat lebih cepat daripada bahan yang boleh menampung. Disebabkan oleh tekanan mati pengelap yang tidak mencukupi atau jejari selekoh yang terlalu ketat untuk ketebalan dinding.Pencegahan:Tingkatkan daya pengelap pengelap, gunakan jejari yang lebih besar, atau tambah mandrel untuk menyokong dinding dalam.
• Keruntuhan Rentas (Meratakan):Muka lebar gua tiub ke dalam, kehilangan integriti struktur. Biasa dengan tiub dinding nipis atau apabila acuan lentur tidak memberikan sokongan sisi yang mencukupi.Pencegahan:Gunakan dadu yang lebih sesuai dengan dimensi luar tiub, dan pertimbangkan dadu tekanan yang secara aktif menolak dinding luar semasa membongkok.
• Variasi Springback:Springback yang tidak konsisten membawa kepada bahagian yang tidak memenuhi sudut sasaran, terutamanya apabila membengkokkan keluli atau aluminium berkekuatan tinggi.Pencegahan:Laksanakan lenturan berlebihan CNC dengan maklum balas sudut masa nyata. Juga, pastikan bahawa bahan adalah daripada satu kelompok dengan sifat mekanikal yang konsisten.
• Calar Permukaan dan Dengungan:Calar berlaku apabila tiub menggelongsor terhadap acuan atau pengelap lentur. Galling amat bermasalah dengan aluminium dan keluli tahan karat.Pencegahan:Gunakan perkakas yang digilap, sapukan pelincir yang sesuai, dan kekalkan kelegaan yang betul untuk mengurangkan geseran.
• Memusing atau Spring‑Kembali dalam Pesawat:Tiub mungkin berputar sedikit keluar dari satah lentur, mengakibatkan bahagian berpintal. Ini selalunya disebabkan oleh tekanan pengapit yang tidak sekata atau alatan yang tidak sejajar.Pencegahan:Periksa penjajaran die pengapit dan pastikan tiub diletakkan tepat sebelum setiap selekoh.

Pemeriksaan berkala ke atas alatan dan penentukuran berkala penderia sudut mesin boleh menangkap banyak isu ini sebelum ia mengakibatkan bahagian yang terbuang. Mendokumentasikan parameter untuk setiap persediaan yang berjaya juga membantu dalam menyelesaikan masalah larian masa hadapan.

7. Bagaimanakah Bender Paip Rata Perlu Diselenggara untuk Kebolehpercayaan Jangka Panjang?

Penyelenggaraan yang betul adalah penting untuk mengekalkan ketepatan dan jangka hayat pembengkok paip rata. Rejimen proaktif bukan sahaja mengurangkan masa henti tetapi juga memastikan kualiti lenturan yang konsisten. Pendekatan langkah demi langkah berikut disyorkan untuk kebanyakan mesin hidraulik dan CNC.

1. Pemeriksaan visual harian:Periksa kebocoran bendalir hidraulik, bolt longgar, dan tanda haus pada acuan pengapit dan lentur. Bersihkan kawasan kerja dan keluarkan sebarang serpihan logam atau serpihan.
2. Pelinciran bahagian yang bergerak:Sapukan gris atau minyak yang ditentukan pengeluar pada semua titik pangsi, laluan gelongsor dan gelendong acuan yang dibengkokkan. Pelinciran berlebihan boleh menarik kotoran, jadi gunakan hanya jumlah yang disyorkan.
3. Penyelenggaraan cecair hidraulik:Pantau paras bendalir dan tukar penapis pada selang waktu yang ditentukan dalam manual. Cecair tercemar adalah punca utama kegagalan injap dan pam.
4. Penentukuran penderia sudut:Gunakan protraktor ketepatan atau tolok sudut digital untuk mengesahkan ketepatan sudut lentur mesin. Ukur semula jika sisihan melebihi ±0.3°.
5. Pemeriksaan pengelap dan tekanan mati:Semak pemarkahan atau ubah bentuk. Dies yang haus hendaklah dikisar semula atau diganti untuk mengelakkan kedutan dan kerosakan permukaan.
6. Pemeriksaan sistem elektrik:Untuk mesin CNC, sahkan bahawa semua kabel selamat, berhenti kecemasan berfungsi dengan betul, dan panel kawalan tidak memaparkan kod ralat.
7. Perkhidmatan komprehensif tahunan:Libatkan juruteknik bertauliah untuk melakukan baik pulih sepenuhnya, termasuk pengedap silinder hidraulik, haus pam dan kemas kini perisian.

Menyimpan log terperinci semua aktiviti penyelenggaraan—termasuk penukaran minyak, penggantian cetakan dan penentukuran—membantu dalam meramalkan corak haus dan menjadualkan masa henti dengan cekap. Bender paip rata yang diselenggara dengan baik boleh memberikan perkhidmatan yang boleh dipercayai selama beberapa dekad.

8. Apakah Masa Depan Teknologi Lenturan Paip Rata?

Evolusi lenturan paip rata didorong oleh permintaan untuk kecekapan, ketepatan dan kemampanan yang lebih tinggi. Konsep Industri 4.0 semakin disepadukan ke dalam mesin lentur, membolehkan pengumpulan data masa nyata dan penyelenggaraan ramalan. Penderia yang dibenamkan dalam variasi kehausan dan daya pemantau perkakas, menyalurkan kembali maklumat kepada sistem pusat yang boleh mengesyorkan parameter lenturan optimum secara automatik.

Satu lagi trend baru muncul ialah penggunaanpemacu servo-elektrikbukannya hidraulik tradisional. Sistem ini menggunakan lebih sedikit tenaga, menghasilkan bunyi yang lebih sedikit dan menawarkan ketepatan kedudukan yang lebih tinggi. Ia amat menarik bagi pengeluar yang bertujuan untuk mengurangkan jejak karbon mereka. Selain itu,pembuatan bahan tambahanmula mempengaruhi reka bentuk perkakas—dicetak 3D dengan saluran penyejukan selaras boleh meningkatkan pengurusan terma semasa lenturan berkelajuan tinggi.

Kecerdasan buatan juga sedang memasuki penjujukan lenturan. Algoritma AI boleh menganalisis sifat bahan dan sejarah setiap kelompok tiub untuk meramalkan springback dengan ketepatan yang tidak pernah berlaku sebelum ini, mengurangkan kadar sekerap dan masa persediaan. Tambahan pula,robot kerjasama(cobots) sedang dipasangkan dengan pembengkok paip rata untuk mengautomasikan pemuatan dan pemunggahan, membolehkan pengendali manusia menumpukan pada kawalan kualiti dan pengoptimuman proses.

Apabila industri bergerak ke arahkembar digital—replika maya sel lentur fizikal—jurutera akan dapat mensimulasikan keseluruhan larian pengeluaran sebelum satu tiub dibengkokkan. Keupayaan ini secara mendadak akan memendekkan masa daripada reka bentuk kepada bahagian siap, menjadikan fabrikasi tersuai hampir sama cekapnya dengan pengeluaran besar-besaran. Masa depan lenturan paip rata sudah pasti pintar, bersambung, dan semakin berautonomi.
