Mengapa Penyalur Paip Pemboleh Talian Pengeluaran Tiub Automatik yang tidak dipersoalkan?

1. Mentakrifkan Penyalur Paip dan Peranannya dalam Pembuatan Moden

ThePenyalur Paipialah peralatan khusus yang direka untuk menghantar bahan tiub secara automatik atau separa automatik—seperti paip tembaga, paip besi, paip aluminium dan paip keluli tahan karat—ke mesin pemprosesan hiliran termasuk mesin pemotong, penekan membentuk dan peralatan kimpalan. Pada terasnya, penyuap paip berfungsi sebagai antara muka kritikal antara penyimpanan bahan mentah dan proses pengeluaran, memastikan tiub dibentangkan kepada peralatan pemprosesan pada orientasi, jarak dan kadar yang betul untuk mengekalkan aliran pengeluaran yang berterusan dan cekap.

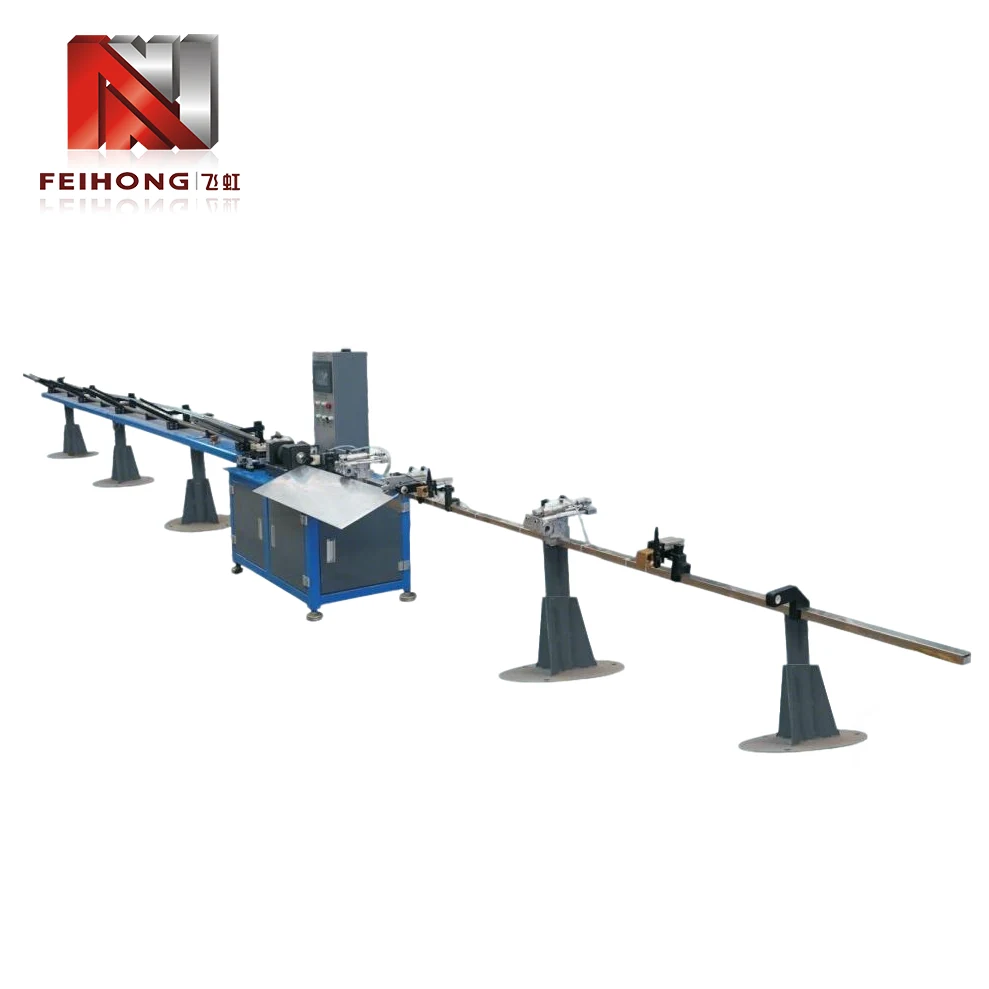

Penyumpan paip automatik sepenuhnya disepadukan dengan mesin pemotong berkelajuan tinggi dalam persekitaran pengeluaran moden.

Dalam persekitaran pembuatan tradisional, penyusuan paip adalah operasi manual: pengendali akan mengambil tiub individu, meletakkannya ke dalam mesin pemotong atau pemprosesan, dan mengeluarkan kepingan siap. Pendekatan ini bukan sahaja intensif buruh tetapi juga memperkenalkan kebolehubahan yang ketara dalam kelajuan dan kualiti pengeluaran. Penyumpan paip menghapuskan ketidakcekapan ini dengan mengautomasikan proses pengendalian bahan, membolehkan penyusuan yang konsisten dan berulang yang menyokong pengeluaran volum tinggi dengan campur tangan manusia yang minimum.

Kepentingan penyuap paip melangkaui penjimatan buruh yang mudah. Dalam pembuatan moden, di mana pengeluaran tepat pada masanya dan prinsip pembuatan tanpa lemak mendominasi, keupayaan untuk mengekalkan aliran bahan yang stabil dan tidak terganggu kepada peralatan pemprosesan adalah penting untuk mencapai daya pengeluaran yang optimum. Penyumpan paip mencapai ini melalui gabungan ketepatan mekanikal, kawalan elektronik dan penderiaan pintar, menjadikannya asas bagi barisan pemprosesan tiub automatik merentas pelbagai industri.

2. Evolusi Teknologi Peralatan Pemakanan Paip

Perjalanan daripada pengendalian paip manual kepada penyuap paip yang canggih masa kini mencerminkan trajektori automasi industri yang lebih luas. Memahami evolusi ini menyediakan konteks penting untuk menghargai keupayaan sistem penyusuan paip moden.

2.1 Era Pengendalian Paip Manual

Pada hari-hari awal pemprosesan tiub dan paip, semua pengendalian bahan dilakukan secara manual. Pekerja akan mengambil semula paip individu dari rak penyimpanan, membawanya ke mesin pemotong atau membentuk, dan memasukkannya secara manual ke dalam peralatan pemprosesan. Pendekatan ini sememangnya dihadkan oleh faktor manusia: keletihan, ketidakkonsistenan, dan ketidakupayaan untuk mengekalkan kadar suapan yang stabil sepanjang syif yang panjang. Selain itu, pengendalian manual menimbulkan risiko keselamatan yang ketara, terutamanya apabila bekerja dengan tiub berat atau bermata tajam.

2.2 Pengenalan Sistem Suapan Berjentera

Sistem suapan berjentera pertama muncul pada pertengahan abad ke-20, biasanya menggunakan penghantar penggelek mudah atau mekanisme dipacu rantai untuk menggerakkan paip di sepanjang barisan pengeluaran. Sistem awal ini mengurangkan beberapa usaha manual tetapi masih memerlukan campur tangan operator untuk memuatkan dan meletakkan kedudukan. Mereka tidak mempunyai kawalan yang tepat ke atas panjang dan masa suapan, mengehadkan keberkesanannya untuk aplikasi berketepatan tinggi.

2.3 Kebangkitan Penyuap Paip Kawalan Komputer

Dengan kemunculan pengawal logik boleh atur cara (PLC) dan teknologi motor servo pada tahun 1980-an dan 1990-an, penyuap paip mengalami transformasi yang dramatik. Sistem terkawal komputer boleh mengawal selia panjang, kelajuan dan pecutan suapan dengan tepat, membolehkan penempatan tiub yang konsisten untuk operasi pemotongan atau pembentukan. Penyepaduan antara muka mesin manusia (HMI) membolehkan pengendali menetapkan parameter dan memantau prestasi dengan mudah, mengurangkan masa persediaan dan meningkatkan keberkesanan keseluruhan peralatan.

2.4 Penyalur Paip Moden: Kepintaran dan Ketersambungan

Penyalur paip hari ini ialah peranti yang sangat canggih yang menggabungkan penderia, pengelogan data dan protokol komunikasi untuk penyepaduan dengan sistem automasi seluruh kilang. Penyumpan paip moden boleh melaraskan secara automatik kepada variasi dalam diameter tiub, ketebalan dinding dan komposisi bahan, memastikan prestasi penyusuan optimum dalam keadaan yang berubah-ubah. Mereka juga menampilkan keupayaan penyelenggaraan ramalan, menyedarkan pengendali tentang isu yang berpotensi sebelum ia menyebabkan masa henti.

Evolusi ini telah mewujudkan penyuap paip sebagai pemboleh kritikal pembuatan termaju, membolehkan syarikat mencapai kadar pengeluaran yang lebih tinggi, kualiti yang dipertingkatkan dan lebih fleksibiliti dalam bertindak balas kepada permintaan pelanggan.

3. Komponen Teras dan Prinsip Operasi

Memahami seni bina dalaman penyuap paip adalah penting untuk memilih peralatan yang sesuai untuk aplikasi tertentu dan untuk penyelenggaraan dan penyelesaian masalah yang berkesan. Walaupun reka bentuk berbeza antara pengeluar, kebanyakan penyuap paip berkongsi set komponen teras yang sama.

3.1 Mekanisme Pemuatan

Mekanisme pemuatan bertanggungjawab untuk menerima tiub mentah dari rak penyimpanan atau penghantar dan membentangkannya kepada sistem penyusuan. Bergantung pada reka bentuk, pemuatan boleh menjadi manual, separa automatik atau automatik sepenuhnya. Sistem pemuatan automatik selalunya menggunakan peranti pengangkat yang menaikkan sekumpulan tiub dan membolehkannya bergolek secara individu ke trek suapan.

3.2 Sistem Pemacu Suapan

Sistem pemacu suapan menggerakkan tiub ke hadapan ke stesen pemprosesan. Ini biasanya melibatkan satu set penggelek berkuasa atau susunan pinch-roll yang digerakkan oleh motor servo. Motor servo menyediakan kawalan tepat ke atas kelajuan dan panjang suapan, membenarkan penyuap paip untuk menampung diameter tiub yang berbeza-beza dan keperluan pemprosesan.

3.3 Komponen Panduan dan Penjajaran

Untuk memastikan tiub memasuki mesin pemprosesan dengan betul, penyuap paip menggabungkan penggelek pemandu, plat penjajaran sisi dan peranti pelurus. Komponen ini menghalang pencongan, lenturan atau salah jajaran yang boleh menyebabkan kecacatan pemprosesan.

3.4 Sistem Kawalan

Penyumpan paip moden dilengkapi dengan pengawal logik boleh atur cara (PLC) dan skrin sentuh HMI yang mesra pengguna. Sistem kawalan menguruskan parameter suapan, memantau penderia, dan berkomunikasi dengan peralatan huluan dan hiliran. Banyak sistem juga termasuk keupayaan pemantauan jarak jauh untuk pengurusan pengeluaran berpusat.

3.5 Penderia dan Peranti Maklum Balas

Rangkaian penderia—termasuk suis kehampiran, penderia fotoelektrik dan pengekod—menyediakan maklum balas masa nyata tentang kedudukan tiub, panjang suapan dan status sistem. Maklum balas ini membolehkan kawalan gelung tertutup, memastikan ketepatan pemakanan yang konsisten dan pengesanan awal anomali.

Bersama-sama, komponen ini membentuk sistem teguh yang boleh mengendalikan pelbagai saiz dan bahan tiub sambil mengekalkan tahap ketepatan dan kebolehpercayaan yang tinggi.

4. Penyuap Paip Automatik Sepenuhnya lwn Separuh Automatik

Pengumpan paip secara amnya dikategorikan kepada dua jenis: automatik sepenuhnya dan separa automatik. Pilihan antara konfigurasi ini bergantung pada volum pengeluaran, ketersediaan buruh dan pertimbangan belanjawan.

4.1 Penyuap Paip Automatik Sepenuhnya

Penyumpan paip automatik sepenuhnya memerlukan campur tangan operator yang minimum. Ia menampilkan pemuatan automatik daripada majalah atau berkas, penyusuan berterusan bagi tiub individu, dan pelepasan automatik kepingan siap. Sistem ini sesuai untuk persekitaran pengeluaran volum tinggi di mana konsistensi dan kelajuan adalah yang paling utama. Peranan pengendali adalah terhad kepada memantau sistem, melaraskan parameter melalui HMI, dan menambah bekalan bahan mentah.

Penyumpan automatik sepenuhnya termaju juga boleh disepadukan dengan peralatan hiliran seperti mesin chamfering, unit benang dan stesen kimpalan, mewujudkan sel pengeluaran automatik sepenuhnya.

4.2 Penyuap Paip Separa Automatik

Penyumpan paip separa automatik memerlukan operator untuk memuatkan setiap tiub secara manual ke dalam mekanisme suapan. Pengumpan kemudian mengambil alih kedudukan tepat dan kemajuan tiub ke stesen pemprosesan. Jenis penyuap ini sesuai untuk pengeluaran volum yang lebih rendah atau untuk aplikasi di mana tiub datang dalam pelbagai panjang atau saiz yang sukar untuk diautomasikan. Pengumpan separa automatik biasanya lebih berpatutan dan lebih mudah diselenggara berbanding unit automatik sepenuhnya.

4.3 Perbandingan Keupayaan

Jadual berikut meringkaskan perbezaan utama antara kedua-dua jenis:

Kedua-dua jenis mempunyai tempat mereka dalam pembuatan moden, dan keputusan selalunya bergantung pada analisis yang teliti terhadap keperluan pengeluaran dan pulangan ke atas kecekapan operasi.

5. Keserasian Bahan dan Skop Aplikasi

ThePenyalur Paipdireka bentuk untuk mengendalikan spektrum luas bahan tiub, menjadikannya serba boleh merentas pelbagai industri.

5.1 Jenis Bahan

Pengumpan paip biasanya digunakan dengan:

• Paip tembaga:Digunakan dalam sistem HVAC, paip dan penyejukan
• Paip keluli (karbon, tahan karat, tergalvani):Digunakan dalam pembinaan, sistem ekzos automotif, dan aplikasi struktur
• Paip aluminium:Digunakan dalam aeroangkasa, penukar haba automotif, dan struktur ringan
• Tiub plastik dan komposit:Digunakan dalam pemprosesan kimia dan telekomunikasi
• Paip aloi:Digunakan dalam aplikasi suhu tinggi dan tekanan tinggi

Penyumpan paip mesti dilengkapi dengan komponen pencengkam dan pemandu yang sesuai untuk menampung kemasan permukaan, kekerasan, dan berat bahan khusus yang sedang diproses.

5.2 Diameter dan Julat Panjang Tiub

Penyumpan paip moden boleh didapati dalam pelbagai saiz, dengan keupayaan antara tiub berdiameter kecil (6 mm) hingga paip berdiameter besar (sehingga 150 mm atau lebih). Panjang suapan juga boleh dilaraskan, dengan beberapa sistem mampu memasukan panjang melebihi 10 meter.

5.3 Industri Aplikasi Utama

Fleksibiliti penyuap paip menjadikannya penting dalam sektor berikut:

• Automotif:Pengeluaran paip ekzos, saluran brek, saluran bahan api, dan tiub struktur
• HVAC dan Penyejukan:Pembuatan penukar haba, gegelung pemeluwap, dan saluran penyejuk
• Pembinaan dan Infrastruktur:Pembuatan perancah, susur tangan, dan sokongan struktur
• Aeroangkasa:Pengeluaran tiub hidraulik, saluran bahan api, dan komponen struktur
• Tenaga Boleh Diperbaharui:Pembuatan bingkai panel solar, bahagian struktur turbin angin, dan paip geoterma

Setiap industri meletakkan permintaan khusus pada penyuap paip, seperti operasi berkelajuan tinggi untuk talian automotif atau ketepatan melampau untuk aplikasi aeroangkasa. Reka bentuk modular penyuap paip moden membolehkan mereka disesuaikan untuk keperluan yang berbeza-beza ini.

6. Integrasi dengan Sistem Pemotongan dan Pembentukan

Penyumpan paip jarang beroperasi secara berasingan; ia biasanya sebahagian daripada barisan pengeluaran yang merangkumi peralatan pemotongan, pembentukan, chamfering atau kimpalan. Penyepaduan yang betul adalah penting untuk mencapai aliran bahan yang lancar dan memaksimumkan produktiviti keseluruhan.

6.1 Penyegerakan dengan Mesin Pemotong

Dalam garis pemotongan biasa, penyuap paip memajukan tiub ke panjang yang telah ditetapkan, kemudian berhenti seketika semasa mesin pemotong—selalunya gergaji bulat berkelajuan tinggi atau pemotong laser—melakukan pemotongan. Pengumpan kemudian memajukan segmen seterusnya. Operasi segerak ini memerlukan komunikasi yang tepat antara pengawal penyuap dan sistem kawalan mesin pemotong, selalunya melalui antara muka bas medan seperti Profinet atau EtherCAT.

6.2 Penyelarasan dengan Peralatan Pembentukan dan Penamat Akhir

Untuk aplikasi yang memerlukan lenturan paip, pembakaran, atau benang, penyuap paip mesti menghantar tiub ke stesen pembentukan dalam orientasi yang betul dan pada masa yang betul. Sistem lanjutan menggabungkan kedudukan terkawal servo yang boleh memutarkan tiub ke sudut tertentu sebelum ia memasuki acuan pembentuk, membolehkan operasi berbilang langkah yang kompleks.

6.3 Penyepaduan dengan Penyusun dan Penghantar

Selepas pemprosesan, tiub siap biasanya dikeluarkan oleh sistem penumpuk atau penghantar. Sistem kawalan penyuap paip boleh menyelaraskan dengan peranti hiliran ini untuk memastikan penyerahan lancar dan mengelakkan kesesakan.

6.4 Peranan Antara Muka Manusia-Mesin (HMI)

HMI berfungsi sebagai titik pusat untuk menyediakan dan memantau keseluruhan sistem bersepadu. Operator boleh memasukkan panjang potong yang dikehendaki, kelajuan suapan dan parameter lain, dan HMI memaparkan status masa nyata, penggera dan kiraan pengeluaran. HMI moden selalunya termasuk antara muka skrin sentuh dan grafik intuitif, memudahkan operasi dan mengurangkan keluk pembelajaran untuk pengendali baharu.

7. Penyelenggaraan, Kebolehpercayaan, dan Pertimbangan Operasi

Untuk memastikan hayat perkhidmatan yang panjang dan prestasi yang konsisten, penyelenggaraan tetap penyuap paip adalah penting. Amalan berikut disyorkan:

7.1 Jadual Penyelenggaraan Pencegahan

Program penyelenggaraan pencegahan berstruktur hendaklah termasuk:

• Pemeriksaan harian:Periksa keadaan roller, semak bunyi atau getaran luar biasa, dan sahkan bacaan HMI
• Penyelenggaraan mingguan:Pelincir bahagian bergerak, bersihkan penderia dan sahkan penjajaran komponen pemandu
• Pemeriksaan bulanan:Periksa ketegangan tali pinggang atau rantai, uji fungsi berhenti kecemasan dan semak sejarah penggera
• Servis suku tahunan:Lakukan pemeriksaan mendalam pada motor servo, kotak gear, dan sambungan sistem kawalan
• Baik pulih tahunan:Gantikan bahagian haus seperti penggelek, galas, dan tali pinggang pemacu, dan ukur semula peranti maklum balas

7.2 Isu Biasa dan Penyelesaian Masalah

Beberapa isu operasi biasa termasuk:

• Panjang suapan tidak konsisten:Selalunya disebabkan oleh salah jajaran pengekod, gelinciran roller atau komponen pemacu yang haus
• Tanda permukaan tiub:Terhasil daripada penggelek pemandu yang kotor atau rosak
• Salah jajaran tiub memasuki mesin pemprosesan:Biasanya disebabkan oleh pemandu yang haus atau pelarasan yang tidak betul
• Ralat komunikasi antara penyuap dan mesin pemotong:Biasanya diselesaikan dengan memeriksa kabel dan parameter program PLC

7.3 Ciri-ciri Keselamatan

Penyumpan paip moden dilengkapi dengan pelbagai ciri keselamatan, termasuk langsir cahaya, butang henti kecemasan dan kunci keselamatan yang menghalang operasi apabila pengawal dibuka. Latihan yang betul mengenai sistem keselamatan ini adalah penting untuk semua pengendali.

7.4 Memaksimumkan Masa Berlaku dan Kebolehpercayaan

Untuk memaksimumkan kebolehpercayaan, pengeluar mengesyorkan menggunakan alat ganti tulen, menyimpan stok alat ganti kritikal dan mengekalkan persekitaran kerja yang bersih. Selain itu, kemas kini perisian yang disediakan oleh pengeluar peralatan boleh meningkatkan prestasi dan menambah fungsi baharu.
